蓄熱式熱力燃燒爐RTO
發布時間：2023-07-07瀏覽次數：次
蓄熱式熱氧化器 Regenerative Thermal Oxidizer, 簡稱RTO，是一種用于處理中低濃度揮發性有機廢氣的節能型環保裝置。
蓄熱式熱氧化器采用熱氧化法處理中低濃度的有機廢氣，用陶瓷蓄熱床換熱器回收熱量。其由陶瓷蓄熱床、自動控制閥、燃燒室和控制系統等組成。其主 要特征是：蓄熱床底部的自動控制閥分別與進氣總管和排氣總管相連，蓄熱床通過換向閥交替換向，將由燃燒室出來的高溫氣體熱量蓄留，并預熱進入蓄熱床的有機 廢氣；采用陶瓷蓄熱材料吸收、釋放熱量；預熱到一定溫度（ ≥ 760℃ ）的有機廢氣在燃燒室發生氧化反應，生成二氧化碳和水，得到凈化。典型的兩床 式RTO主體結構一個燃燒室、兩個陶瓷填料床和四個切換閥組成。該裝置中的蓄熱式陶瓷填充床換熱器可使熱能得到更大限度的回收，熱回收率大于 95% ；處理 VOC 時不用或使用很少的燃料。
其中三室RTO運行原理：廢氣先進入蓄熱室1，溫度升高，以較高的溫度進入燃燒室準備進行氧化。廢氣經過燃燒室加熱器加溫至一定的程度，有機物被分解為CO2和H2O。再到達蓄熱室2，經過一定的熱交換將溫度傳至陶瓷上，氣體以較低的溫度排出。與此同時，蓄熱室3引入一定的干凈氣體吹掃燃燒室中未被處理干凈的氣體至蓄熱室2中排出。這個循環結束后，切換閥門，由蓄熱室2進入有機廢氣，蓄熱室3排出氣體，蓄熱室1引入干凈的空氣吹掃。如此循環。即為其整個原理。
系統組成：其中三室RTO運行原理：廢氣先進入蓄熱室1，溫度升高，以較高的溫度進入燃燒室準備進行氧化。廢氣經過燃燒室加熱器加溫至一定的程度，有機物被分解為CO2和H2O。再到達蓄熱室2，經過一定的熱交換將溫度傳至陶瓷上，氣體以較低的溫度排出。與此同時，蓄熱室3引入一定的干凈氣體吹掃燃燒室中未被處理干凈的氣體至蓄熱室2中排出。這個循環結束后，切換閥門，由蓄熱室2進入有機廢氣，蓄熱室3排出氣體，蓄熱室1引入干凈的空氣吹掃。如此循環。即為其整個原理。
技術特點 ：
① 可同時消除多種有機污染物；
② 運行全自動控制、操作管理方便；
③ 運行費用低，熱回收效率高；
④ 凈化效率高，運行可靠。
系統有廢氣前處理干燥、過濾器、切換風閥、燃燒爐、燃氣系統、助燃系統、壓縮空氣系統、排氣系統組成。

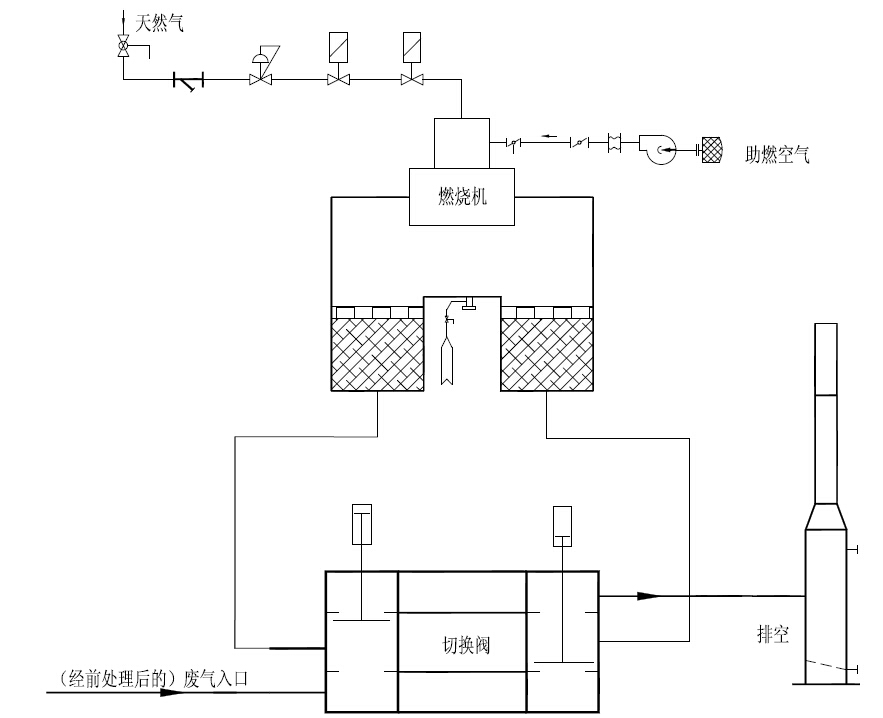

流程圖：
適用范圍：
應用行業包括石油、化工、橡膠、油漆、涂裝、家俱、印制鐵罐、印刷等行業中產生的中高濃度有機廢氣的凈化處理，可處理的有機物質種類包括苯類、酮類、酯類、酚類、醛類、醇類、醚類和烴類等等。

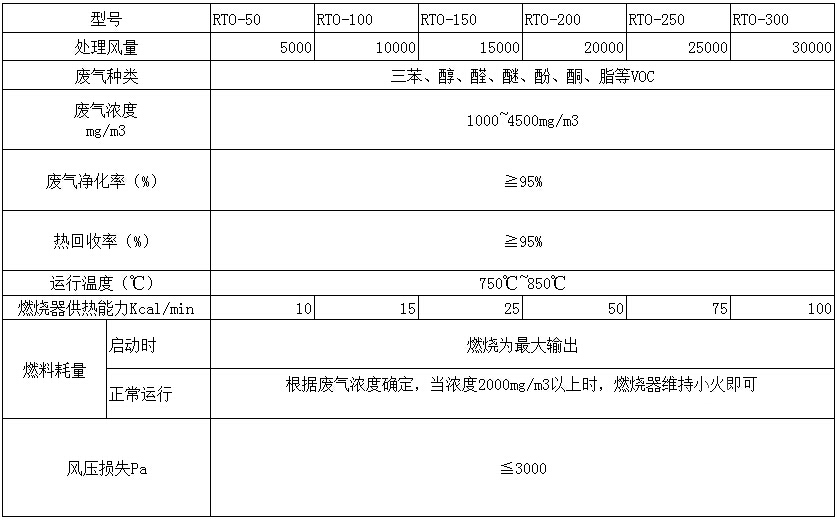

設備選型：
